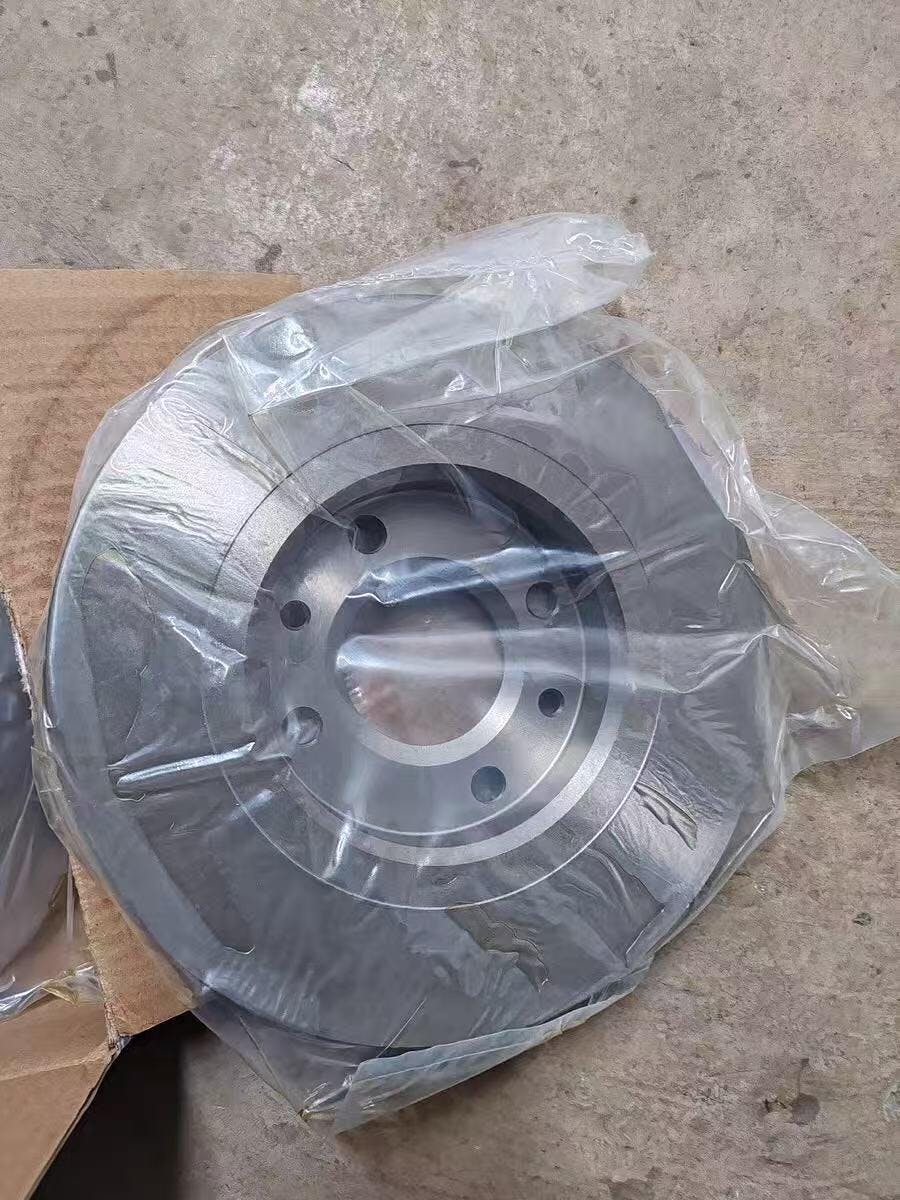

Disco de freno KIA Forte Soul Spectra

Descripción

Pasos de instalación

1. Prepare el vehículo

• Estacione en una superficie plana, active el freno de estacionamiento y calce las ruedas.
• Afloje ligeramente las tuercas de las ruedas antes de levantar el vehículo. Utilice soportes de gato para apoyarse.

2. Retire la rueda

• Retire las tuercas y la rueda. Reserve.

3. Desmonte la pinza de freno

• Frenos delanteros (todos los modelos) :
  • Retire los dos pernos del soporte de la pinza (14 mm). Cuelgue la pinza con un alambre para evitar que la línea de freno se tense.
• Frenos traseros (Forte/Spectra) :
  • Para Forte, retire dos pernos de 14 mm y cuelgue la pinza.
  • Para Spectra, use un dado de 14 mm para quitar los pernos y una llave de 17 mm para estabilizar los pasadores guía si giran.

4. Retire el disco de freno viejo

• Golpee el disco con un mazo para aflojarlo. Limpie el óxido o los residuos del buje con un cepillo de alambre.

5. Inspeccionar y preparar los componentes

• Revise el cubo, la pinza y las pastillas para detectar posibles daños. Reemplace las piezas desgastadas.
• Frenos traseros (Forte/Spectra) : Use una abrazadera en C o una herramienta para pistones para comprimir el pistón de la pinza. En el caso de Spectra, gire el pistón en sentido horario mientras empuja (se recomienda una herramienta especial).

6. Instale el nuevo disco de freno

• Alinee el disco nuevo con el cubo. Asegúrelo temporalmente con una tuerca.

7. Vuelva a instalar la pinza y las pastillas

• Frenos delanteros (todos los modelos) :
  • Coloque la pinza sobre el disco nuevo. Apriete los pernos del soporte a 21,6–31,4 N·m (15,9–23,1 lb-ft).
  • Lubrique los pasadores guía e instale pastillas nuevas.
• Frenos traseros (Forte/Spectra) :
  • En el caso de Forte, asegúrese de que la barra indicadora de desgaste de la pastilla interior esté alineada correctamente.
  • Para Spectra, gire el pistón para alinearlo con el lóbulo central de la pastilla antes de reinstalar la pinza.

8. Apriete las tuercas de las ruedas

• Vuelva a instalar la rueda y apriete las tuercas en forma de estrella. Baje el vehículo y aplique un torque de 88,3 a 107,9 N·m (65,1 a 79,6 lb-ft).

9. Pruebe los frenos

• Bombee el pedal del freno varias veces para generar presión.
• Realice una prueba de conducción a baja velocidad para garantizar un funcionamiento suave y sin ruidos.
