Introducción: Más allá del OBD-II estándar
Imagina este escenario familiar. Conectas tu escáner estándar a un camión de carga pesada. Luego te encuentras con un error de "sin comunicación".
Esto les sucede todo el tiempo a los técnicos acostumbrados a trabajar con vehículos de pasajeros. Los camiones comerciales operan en un mundo de diagnóstico completamente diferente.
Los camiones de empresas como Isuzu y Volvo utilizan sus propios protocolos de comunicación y conectores. Funcionan con estándares como J1939 y J1708. Estos no se parecen en nada al sistema OBD-II que encontrarás en los automóviles.
Esta guía es tu recurso completo. Desglosaremos en detalle el conector OBD de camiones Isuzu. También te proporcionaremos un pinout preciso del OBD de camiones Volvo. Obtendrás la claridad que necesitas para un diagnóstico eficaz.
La gran división: protocolos OBD para camiones
¿Por qué tu escáner de coche falla en los camiones? Entender esto es tu primer paso para dominar el diagnóstico de camiones. La diferencia se reduce al lenguaje que hablan estos vehículos.
El OBD-II automotriz se centra en la monitorización de emisiones y los diagnósticos básicos del tren motriz en vehículos ligeros.
Los camiones de servicio pesado necesitan algo más robusto. Requieren sistemas completos para gestionar toda la red del vehículo. Esto incluye todo, desde el motor y la transmisión hasta el ABS y los controladores de la carrocería. Ahí es donde entran en juego los estándares de la Society of Automotive Engineers (SAE).
Un vistazo rápido a los estándares
Dos estándares dominan la industria del transporte comercial. Estos son SAE J1939 y su predecesor, SAE J1708/J1587.
SAE J1939 es el estándar de alta velocidad actual para la mayoría de los vehículos pesados modernos en Norteamérica. Funciona con una red de área de controlador (bus CAN).
SAE J1708/J1587 es un protocolo más antiguo y lento. J1939 lo ha reemplazado en gran medida. Pero aún puedes encontrarlo en algunos camiones anteriores a 2007 o funcionando junto con J1939 en modelos más nuevos.
|
Característica |
OBD-II estándar (automóviles) |
J1939 (camiones pesados) |
|
Uso principal |
Diagnóstico de emisiones y motor |
Comunicación de red completa del vehículo |
|
Conector |
16 pines en forma de D |
Deutsch de 9 pines (negro/verde) |
|
Voltaje |
Sistemas de 12V |
Sistemas de 12V o 24V |
|
Tasa de datos |
Más lenta (ej. 500 kbit/s) |
Más rápida (250 kbit/s o 500 kbit/s) |
Qué significa esto para ti
Usar un escáner OBD-II automotriz básico en un sistema J1939 es como tener una conversación donde cada persona habla un idioma diferente. Simplemente no pueden entenderse.
Necesitas una herramienta de escaneo compatible con vehículos pesados o un adaptador especializado que pueda traducir el protocolo J1939. Sin el hardware correcto, no podrás acceder al flujo de datos del vehículo.
El conector OBD de camiones Isuzu
Los camiones Isuzu de servicio mediano presentan un desafío único. A menudo utilizan un conector que se ve idéntico al puerto OBD-II de un automóvil, pero está cableado de manera diferente. Esto causa una gran confusión diagnóstica.
Dónde encontrar el conector
Encontrar el puerto de diagnóstico en un camión Isuzu suele ser sencillo. Revisa primero estas áreas comunes.
• Debajo del tablero, a la izquierda o derecha de la columna de dirección.
• Detrás de un panel de acceso en el lado del conductor, cerca de la puerta.
• Cerca de la caja de fusibles interior, a veces oculto por una pequeña tapa.
Decodificando el pinout de 16 pines
Muchos modelos Isuzu NPR, NQR y de la serie F tienen un conector de 16 pines. Esto lleva a muchas personas a asumir que es un puerto OBD-II estándar. No lo es. Es un conector tipo J2534 cableado para los protocolos específicos de los camiones Isuzu.
Necesitas entender este pinout para conectar el adaptador correcto o verificar la integridad del puerto.
• Pin 4: Tierra del chasis
• Pin 5: Tierra de señal
• Pin 6: CAN High (J-2284)
• Pin 7: Línea K (ISO 9141-2)
• Pin 12: Pin propietario (a menudo para comunicación TCM o ABS)
• Pin 14: CAN Low (J-2284)
• Pin 16: Energía de batería (+)
Se pueden usar otros pines para funciones específicas del fabricante. Consulta siempre el manual de servicio específico del vehículo para obtener la información más definitiva.
¿Qué pasa con los modelos más antiguos?
Algunos modelos Isuzu más antiguos pueden tener un conector propietario de 3 pines u otros conectores únicos. Estos requieren adaptadores específicos para interactuar con las herramientas de diagnóstico modernas. Estos adaptadores a menudo son difíciles de encontrar.
El Technology & Maintenance Council (TMC) informa que las fallas en los sistemas eléctricos y electrónicos causan una parte significativa de las reparaciones no programadas de camiones. La integridad del conector es un culpable principal. Esto hace que el conocimiento del pinout sea tu primera línea de defensa contra el diagnóstico erróneo.
Un técnico en el Foro de TruckersReport describió una lucha de una semana con un Isuzu NPR que se negaba a comunicarse. El problema finalmente se rastreó hasta un Pin 16 corroído (Energía de batería) en el puerto OBD. Esto impidió que el escáner se encendiera. Esto demuestra lo importante que son la inspección física y las pruebas.

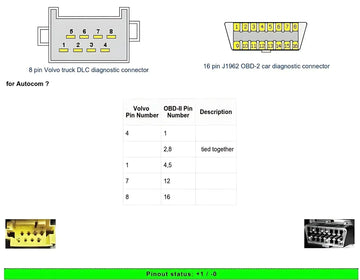

Dominando el pinout OBD de camiones Volvo
Los camiones Volvo adoptan un enfoque diferente al conector de 16 pines de Isuzu. Se apegan más al estándar norteamericano para vehículos pesados.
El estándar J1939 de 9 pines
La mayoría de los camiones Volvo modernos, como la serie VNL, tienen un conector Deutsch redondo de 9 pines. Este es el enlace de datos principal para toda la red del vehículo.
Presta atención al color del conector. Un conector negro de 9 pines suele ser compatible con el protocolo J1708/J1587 más antiguo. Un conector verde de 9 pines es compatible con el protocolo CAN J1939 moderno y también funciona con sistemas más antiguos. Identificar el puerto OBD correcto del camión Volvo es esencial.
Pinout detallado de 9 pines de Volvo
Si trabajas en una flota de Volvo, debes conocer este pinout J1939. Es la clave para conectar escáneres, dispositivos telemáticos y otros equipos de diagnóstico correctamente.
|
Pin |
Función |
Descripción |
|
A |
Tierra |
Conexión a tierra principal para el enlace de datos. |
|
B |
Energía de la batería |
Alimentación sin conmutar de +12V o +24V. |
|
C |
CAN_H |
Lado alto J1939 del bus CAN. |
|
D |
CAN_L |
Lado bajo J1939 del bus CAN. |
|
E |
Blindaje CAN |
Blindaje/tierra J1939 para proteger contra interferencias. |
|
F |
J1708+ |
Línea positiva para el protocolo antiguo. |
|
G |
J1708- |
Línea negativa para el protocolo antiguo. |
|
H |
Propietario |
Reservado para uso OEM de Volvo. |
|
I |
Propietario |
Reservado para uso OEM de Volvo. |
¿Qué pasa si mi Volvo tiene un conector de 16 pines?
Algunos camiones Volvo también pueden tener un conector estilo OBD-II de 16 pines. Esto es menos común. Generalmente se encuentra en modelos de servicio mediano o vocacionales. Este conector a menudo se usa para diagnósticos específicos del controlador de la carrocería o del sistema de emisiones. Pero el conector Deutsch de 9 pines sigue siendo el puerto principal para la red J1939 principal del vehículo.
Tutorial: Probar el puerto OBD
Antes de culpar a una ECU de miles de dólares o a una herramienta de escaneo nueva, haz una simple prueba de 5 minutos con un multímetro. Esto puede indicarte rápidamente si el problema de comunicación está en el cableado del camión o en tu herramienta.
Esta verificación práctica confirma que el puerto tiene lo necesario para funcionar: energía y tierra.
Primero la seguridad: antes de sondear
Siempre prioriza la seguridad cuando trabajes con la electrónica del vehículo.
• Usa gafas de seguridad para proteger tus ojos.
• Asegúrate de que el encendido del camión esté en la posición correcta para cada prueba.
• Usa puntas de multímetro afiladas y de alta calidad para evitar cortocircuitar accidentalmente pines adyacentes.
Paso 1: Verificar la alimentación
Configura tu multímetro en la configuración de voltaje de CC. Usa una escala que pueda leer más de 24 V (como una escala de 40 V).
Coloca la punta roja (positiva) en el pin de alimentación. Para el Volvo de 9 pines, este es el Pin B. Para el Isuzu de 16 pines, este es el Pin 16.
Coloca la punta negra (negativa) en el pin de tierra del chasis. Para el Volvo de 9 pines, este es el Pin A. Para el Isuzu de 16 pines, este es el Pin 4.
Debes leer el voltaje de la batería del camión, típicamente alrededor de 12V o 24V. Si lees 0V, el puerto de diagnóstico no está recibiendo energía. Verifica el fusible del conector de enlace de datos en el panel de fusibles del camión.
Paso 2: Verificar la conexión a tierra
Luego, verifica que la conexión a tierra sea sólida. Una conexión a tierra deficiente suele causar problemas de comunicación intermitentes.
Cambia tu multímetro a la configuración de Continuidad o Resistencia (Ω). Este modo generalmente emite un pitido cuando detecta un circuito completo.
Coloca una punta en el pin de tierra (Pin A en Volvo, Pin 4 en Isuzu).
Toca la otra punta a una buena tierra del chasis. Usa un perno de metal limpio en el chasis del camión o en el soporte del tablero.
El multímetro debería emitir un pitido, mostrando una conexión a tierra sólida. Si no lo hace, hay una interrupción o alta resistencia en el cable de tierra que va al puerto.
Verificación avanzada: el bus CAN
Para una resolución de problemas más avanzada, puedes hacer una verificación rápida de resistencia en el propio bus CAN. Apaga completamente el encendido del vehículo.
Configura tu multímetro para medir resistencia (Ohmios, Ω).
En el Volvo de 9 pines, mide la resistencia entre el Pin C (CAN_H) y el Pin D (CAN_L). En el Isuzu de 16 pines, mide entre el Pin 6 (CAN_H) y el Pin 14 (CAN_L).
Una red J1939 saludable tiene dos resistencias de terminación de 120 Ω conectadas en paralelo. Su multímetro debería marcar aproximadamente 60 Ω. Una lectura de 120 Ω sugiere que falta una resistencia o está defectuosa. Una lectura de circuito abierto o en cortocircuito indica un problema grave de cableado.
Más allá del diagnóstico: actualización de sistemas
Una vez que se sienta cómodo navegando por la red electrónica de un camión, comenzará a ver oportunidades más allá de las reparaciones simples. Los mismos sistemas que proporcionan datos de diagnóstico también se pueden utilizar para la modernización del vehículo.
El futuro de la interacción
El camión moderno es un ecosistema tecnológico complejo. Como técnicos, nuestra interacción con estos sistemas está evolucionando.
Esta evolución abarca desde la instalación de telemática avanzada que utiliza el puerto OBD para la gestión de flotas hasta simples actualizaciones de la interfaz de usuario que mejoran la experiencia operativa diaria.
Modernizar la interacción del conductor con el vehículo puede ser una mejora simple pero efectiva. Para aquellos que buscan darle un toque más contemporáneo a su camión, explorar nuestro producto OBD "d9hd-full-diagnostic-scanner-trucks" puede consolidar funciones y proporcionar una sensación tangible de la tecnología avanzada que recorre la red de datos del vehículo.
Conclusión: Su esquema de diagnóstico
Diagnosticar con éxito camiones comerciales requiere ir más allá del conocimiento automotriz OBD-II. Debe adoptar los estándares específicos de la industria de vehículos pesados. Al comprender el hardware, puede abordar cualquier problema de comunicación con confianza.
Esta guía proporciona un esquema claro para su próximo desafío de diagnóstico.
• Recuerde que los camiones y los automóviles hablan diferentes idiomas. Los camiones de servicio pesado usan principalmente J1939, no OBD-II.
• El conector OBD del camión Isuzu es normalmente un puerto de 16 pines cableado para protocolos de camiones, no un puerto de automóvil estándar.
• La distribución de pines OBD del camión Volvo suele ser un conector Deutsch de 9 pines. El verde indica el estándar moderno J1939.
• Utilice siempre un multímetro para probar la alimentación y la toma de tierra en el puerto primero. Este simple paso puede ahorrar horas de resolución de problemas.
Con este conocimiento, estará mejor preparado para realizar diagnósticos más rápidos y precisos. Reducirá el tiempo de inactividad y se asegurará de que cada reparación se base en una base sólida de datos.
